Gli inverter dei grandi impianti fotovoltaici lavorano a 800 Vac: a parità di potenza le correnti si dimezzano, ma la componentistica standard a 400 V non è idonea. Siemens risponde con un quadro certificato — SIVACON S4 800V — e l'agenzia prepara l'offerta completa.

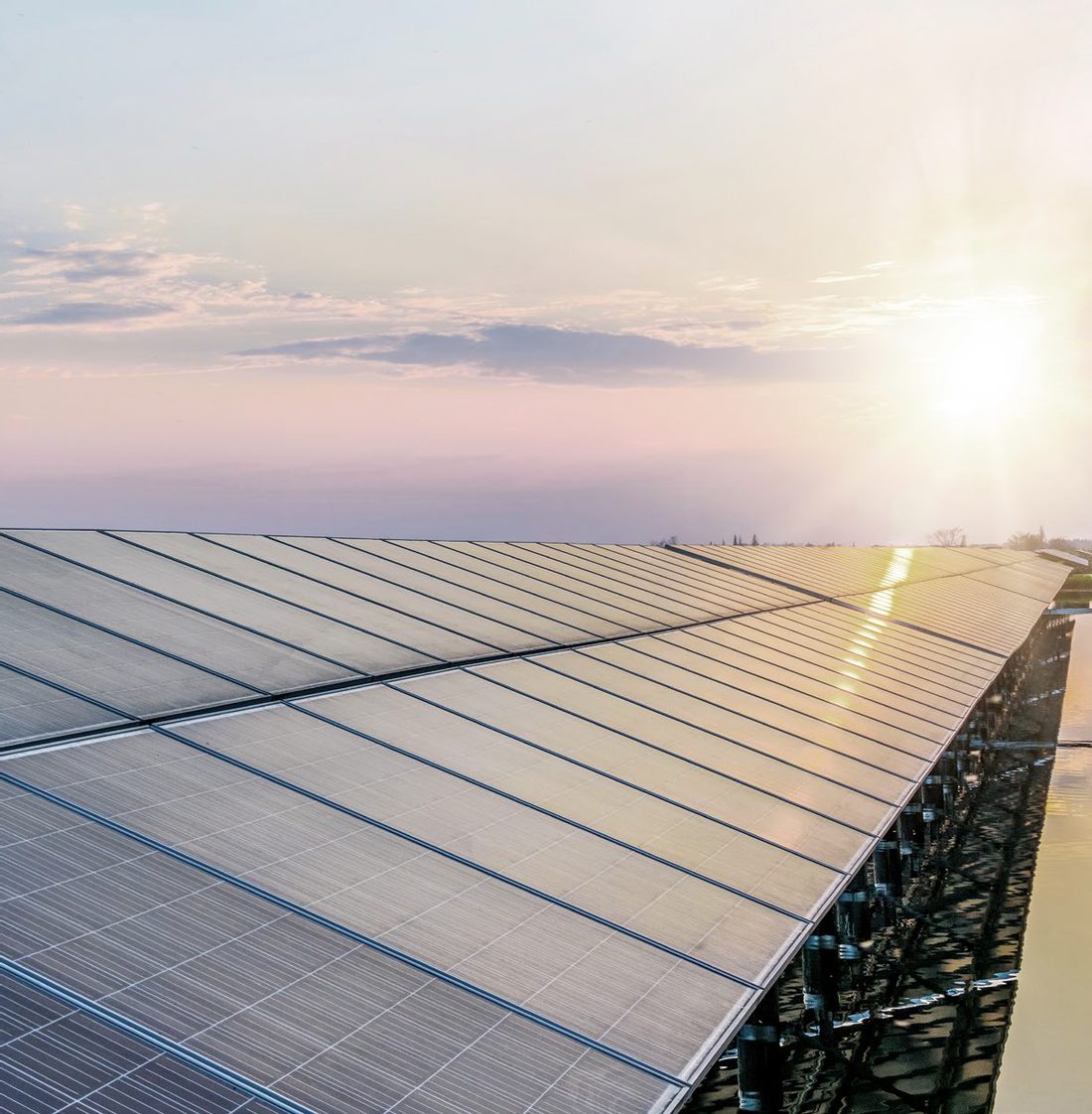

Negli impianti fotovoltaici di grande taglia gli inverter di ultima generazione escono a 800 V in alternata invece dei tradizionali 400 V. A parità di potenza la corrente si riduce di circa la metà: sbarre e cavi più contenuti, meno perdite lungo la linea.
In cambio, tutta la catena a valle — interruttore generale, sezionamento delle partenze, protezioni — deve essere dichiarata e testata per 800 V. Gli apparecchi da 400 V non sono idonei: serve un quadro pensato per questa tensione.
Il quadro certificato · SIVACON S4 800V
Quadro di distribuzione in bassa tensione a sistema modulare, con kit di montaggio testati. Grandezze costruttive ed elettriche verificate nei test di tipo.
IEC 61439
Norma di riferimento · parti 1 e 2
3200 A
Corrente nominale testata · 3WA Gr.2
85 kA
Tenuta al cortocircuito · Icw
800 V
Tensione d'impiego · AC
Test di tipo eseguiti a 800 V
Apparecchio
Corrente
Potere d'interruzione
Interruttore aperto 3WA · Gr.1
2000 A
50 kA
Interruttore aperto 3WA · Gr.2
3200 A
85 kA
Sezionatore a fusibili 3NJ4 · NH00
—
60 kA
Sezionatore a fusibili 3NJ4 · NH1
—
60 kA
Sezionatore a fusibili 3NJ4 · NH3
—
85 kA
I componenti a 800 V
Interruttori aperti 3WA 800V
L'interruttore generale del quadro: apertura fino a 3200 A, potere d'interruzione fino a 85 kA a 800 V.
Il sezionamento delle partenze inverter: esecuzione tripolare, taglie da NH00 a NH3.
Carpenteria SIVACON S4
Colonne modulari con kit di montaggio testati, segregazione fino alla forma 4b.
Sezionatori a fusibili 3NJ4 · esecuzione 3 poli · 800 V AC
In [A]
Fissaggio su sbarre
Fusibili
N. di ordinazione
63
100 mm
NH00
3NJ4103-3DF02
63
185 mm
NH00
3NJ4103-3DF01
160
185 mm
NH1
3NJ4123-3DF01
315
185 mm
NH3
3NJ4143-3DF01
Dall'applicazione all'offerta
L'agenzia Aramini prepara l'offerta completa del quadro 800V: carpenteria SIVACON S4, sbarre in rame, interruttore generale 3WA, sezionatori a fusibili per le partenze inverter, protezioni e ausiliari. Ti affianchiamo dalla taglia del generale al numero di partenze, con la distinta valorizzata e le esclusioni chiare fin dall'inizio.
Un quadro 800V fotografato in officina durante l'assemblaggio: la carpenteria SIVACON S4, le sbarrature in rame e le partenze con sezionatori a fusibili.

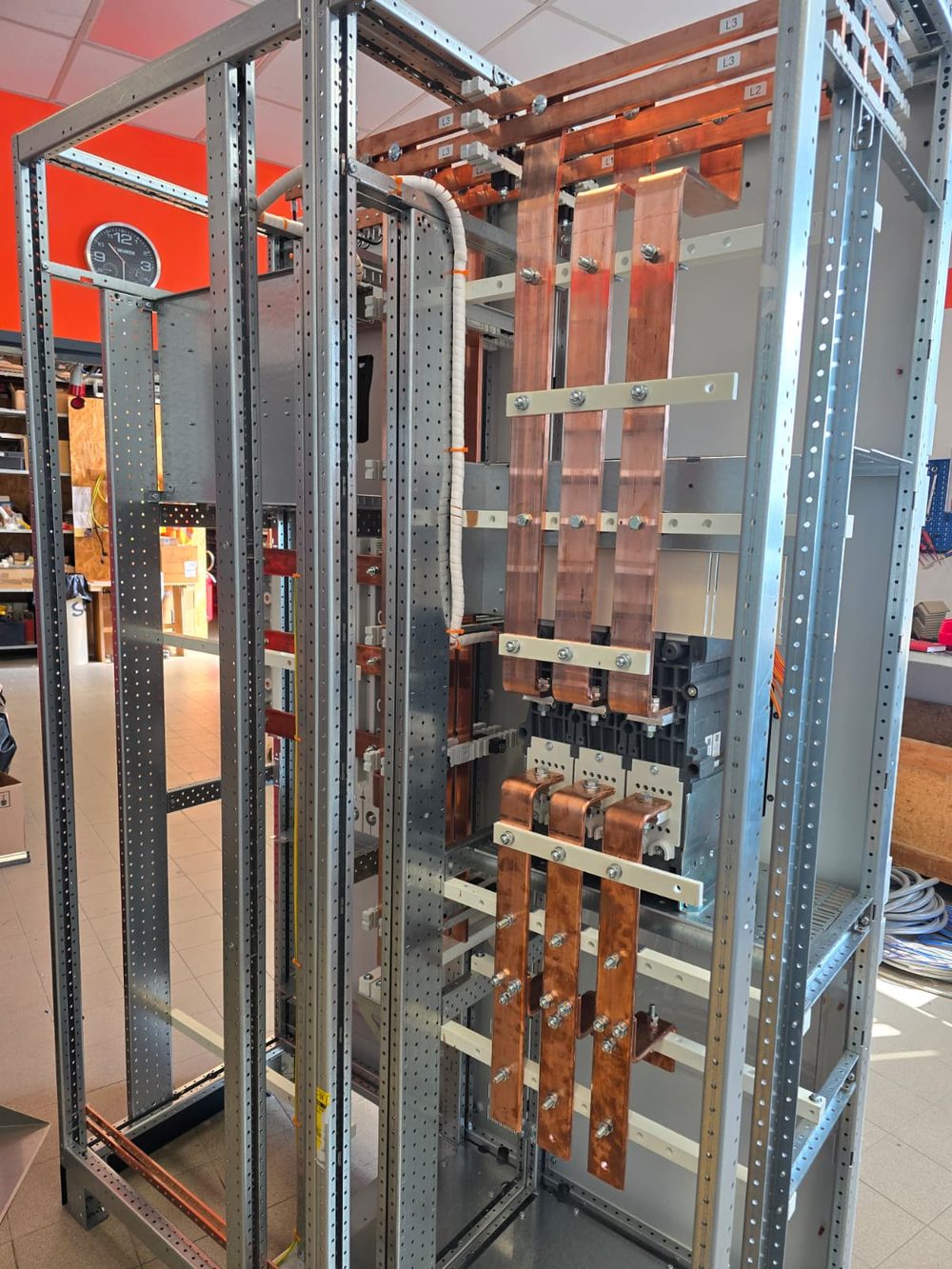

Sbarre principali e struttura S4Le sbarre in rame delle tre fasi montate sulla carpenteria modulare, con i supporti isolanti.

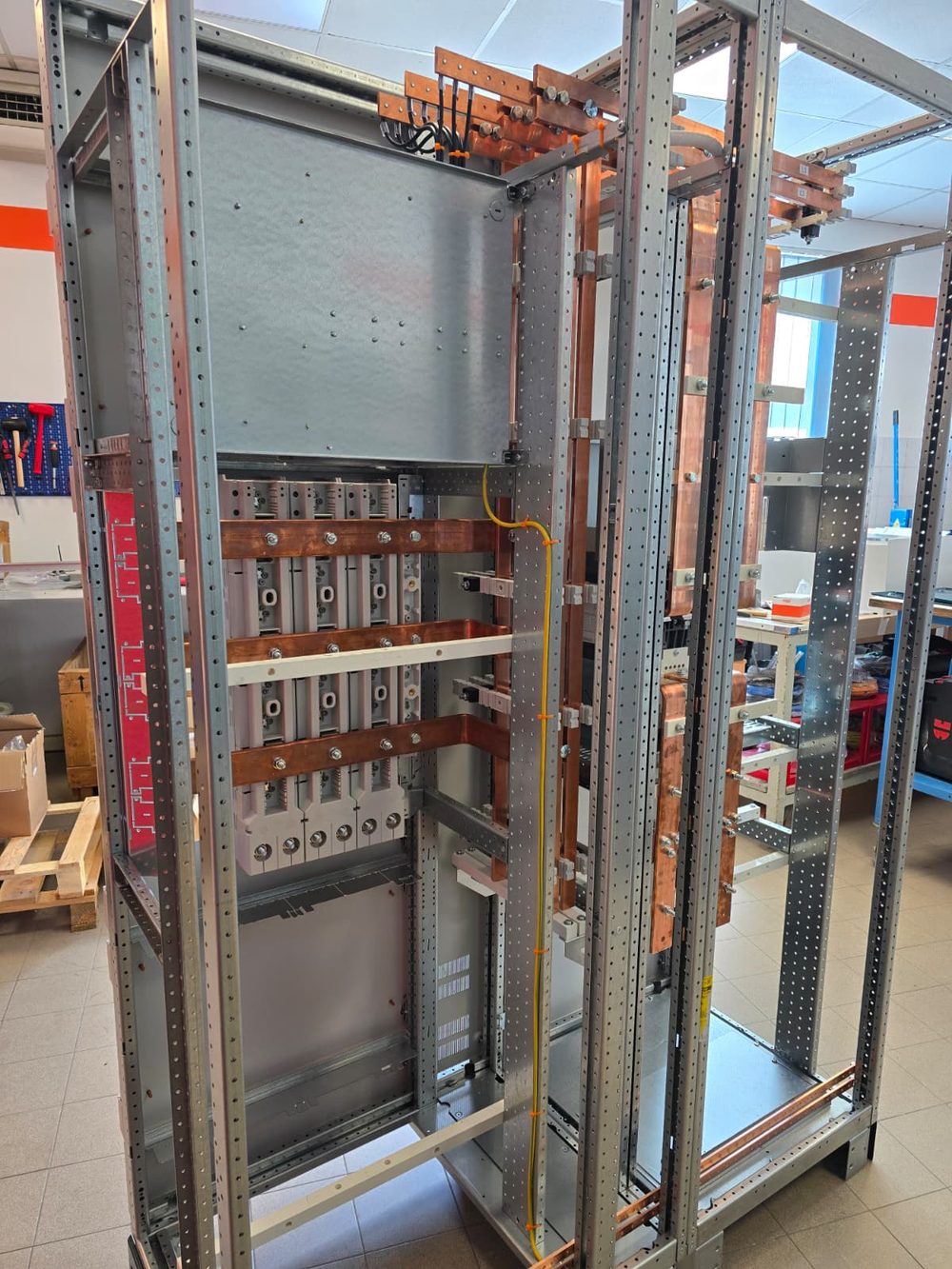

Partenze con sezionatori a fusibiliLe basi dei sezionatori a fusibili 3NJ4 sulle sbarre di derivazione delle partenze inverter.
Anche per il fotovoltaico standard

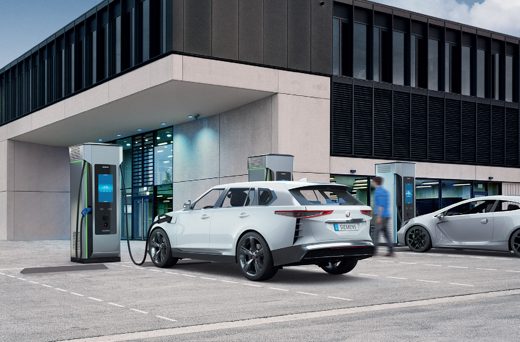

Oltre ai quadri di potenza a 800 V, la gamma Siemens copre la protezione degli impianti fotovoltaici e la mobilità elettrica: interruttori e scaricatori per il lato in continua e in alternata, sezionatori di stringa e le infrastrutture di ricarica.
